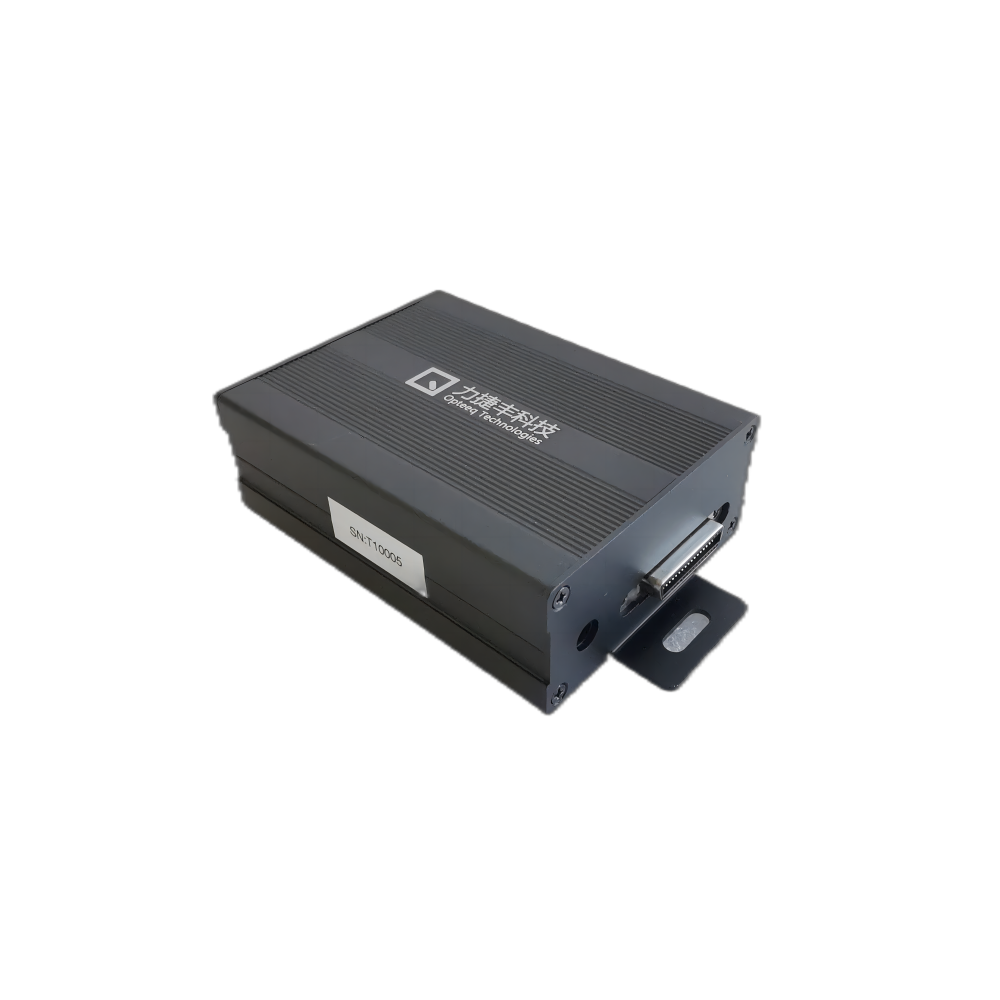

TLD7002转接模块 – S4

• 输入接口1个SCSI68 MALE接口，可以S4直接对插
• 输出接口1个 SCSI36 FEMALE
• 输出信号各通道的HSLI_H、HSLI_L 信号和 VS_17.5V、片选（GPIN0）信号
• 外接电源12V DC，电源输入端子型号为 PJ-002A
• 扩展性OPTEEQ S8 需使用两个转接模块

Infineon 的多通道 LED 驱动芯片 TLD7002，其 OTP 编程所需的电压范围为 15.5V~20V，TLD7002转接模块设计 OTP 编程电圧为 17.5V。在烧录时需要将对应芯片的 GPIN0 设置为“HIGH”，且芯片的通讯接口HSLI（high-speed lighting interface）兼容 CAN 物理层，最高传输速率可达 2Mbit/s。
