ELMOS转接模块  ——  力捷丰烧录器配件系列介绍(4)

新闻中心 2210

对于部分烧录接口为单线JTAG的芯片,如 Elmos 公司的E521.36、E521.39等,由于这些芯片的电平分为高中低三个状态,在使用力捷丰科技的 OPTEEQ S4/S8系列 和 SG400系列 量产烧录器时,需要搭配对应的 ELMOS转换模块 一起使用。

一、ELMOS转接模块 – SG400

ELMOS转接模块- SG400的信号输出接口为标准的9引脚D型连接器母端,配套力捷丰科技的标准线束进行使用。DB9接口定义:一个DB9接口含有4组DB接口,每一组DB接口可以烧录一颗ELMOS 芯片。一个DB9接口可以同时烧录4颗ELMOS芯片。另外,该模块需要通过DC12V接口供电才能工作。

模块的信号输入接口在背面,和SG400 的输出接口配套,使用时只需将转换模块对插即可。

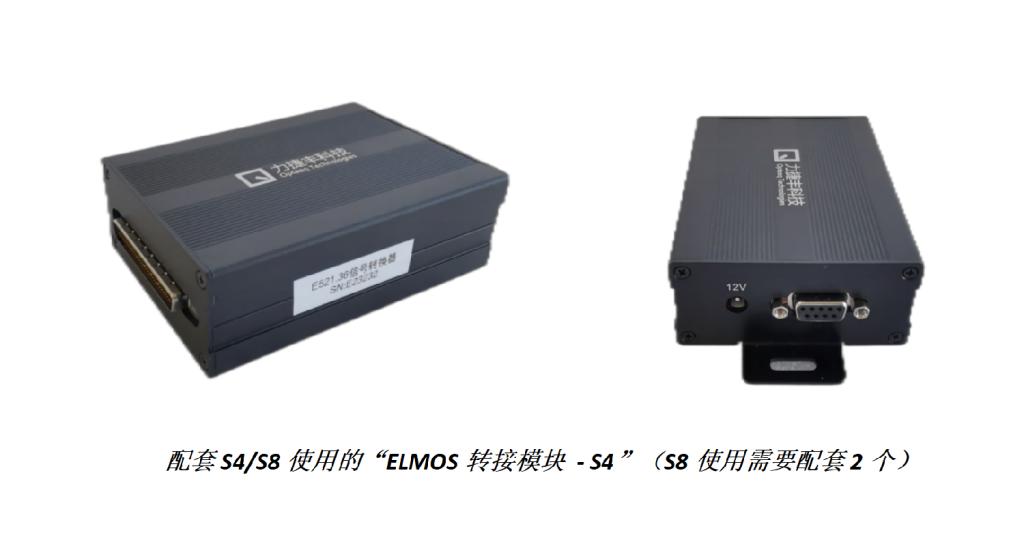

二、ELMOS转接模块 – S4

ELMOS转接模块-S4的输入为1个DB68接口,使用时可以直接对插到OPTEEQ S4/S8烧录器的输出接口上。ELMOS转接模块-S4的输出为DB9接口,DB9接口是一个9引脚的D型连接器(插座),通过力捷丰科技提供的标准烧录线与目标芯片的烧录接口相连接。

E521.36和E 521.39是Elmos公司LIN RGB车载LED氛围灯专用芯片。力捷丰科技和Elmos中国团队一直保持密切合作,在新品SG400系列烧录器上也第一时间适配了对应的专用转接模块,更有助于双方共同的客户对这两款芯片进行稳定和高质量的量产烧录。

客户如若使用力捷丰的产品烧录Elmos的E521.36和E521.39等芯片,请不要忘记选购对应的转接模块。详情请咨询您对接的力捷丰销售人员或者致电400-002-3598。
