TLD7002转接模块 —— 力捷丰烧录器配件系列介绍(3)
英飞凌科技(Infineon Technologies)的多通道 LED 驱动芯片 TLD7002具有集成和受保护的输出极,用于控制电流高达76.5mA 的LED,作为线性电流接收器(LCS)。TLD7002在汽车尾灯功能,例如尾灯、停止灯和顺序(动态)转向指示灯等领域有非常出色的应用。

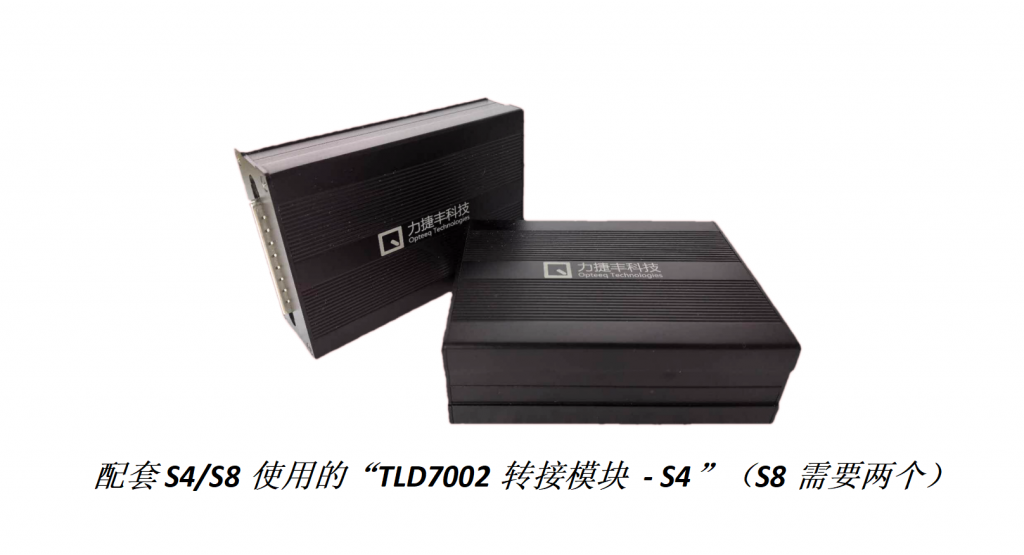

力捷丰科技的OPTEEQ S4/S8烧录器已经实现了对TLD7002的支持。客户除需要购买TLD7002的芯片烧写算法授权外,还需要搭配使用TLD7002转换模块“TLD7002转接模块-S4”(S8使用需要配套2个)。
TLD7002的 OTP 编程所需的电压范围为 15.5V~20V,TLD7002转接模块设计 OTP 编程电圧为 17.5V。按照烧录文档描述,在烧录时需要将对应芯片的 GPIN0 设置为“HIGH”,且芯片的通讯接口HSLI(high-speed lighting interface)兼容 CAN 物理层,最高传输速率可达 2Mbit/s。
TLD7002转接模块输入接口采用 SCSI68 MALE,与 OPTEEQ S4/S8烧录器的输出端口可以对插。输出接口采用一个 SCSI36 FEMALE,用于输出各通道的HSLI_H、HSLI_L 信号和 VS_17.5V、片选(GPIN0)信号。另外,TLD7002转接模块需要通过电源芯片产生所需的各等级电压,所以需要向信号转接模块提供电源。设计信号转接模块输入电源为 12V/DC,通过对应的BOOST 和 BUCK 电路产生所需的电压。电源输入端子型号为 PJ-002A。
我们的客户如若使用力捷丰的产品烧录TLD7002,请不要忘记选购对应的转接模块。详情请咨询您对接的力捷丰销售人员或者致电400-002-3598。
