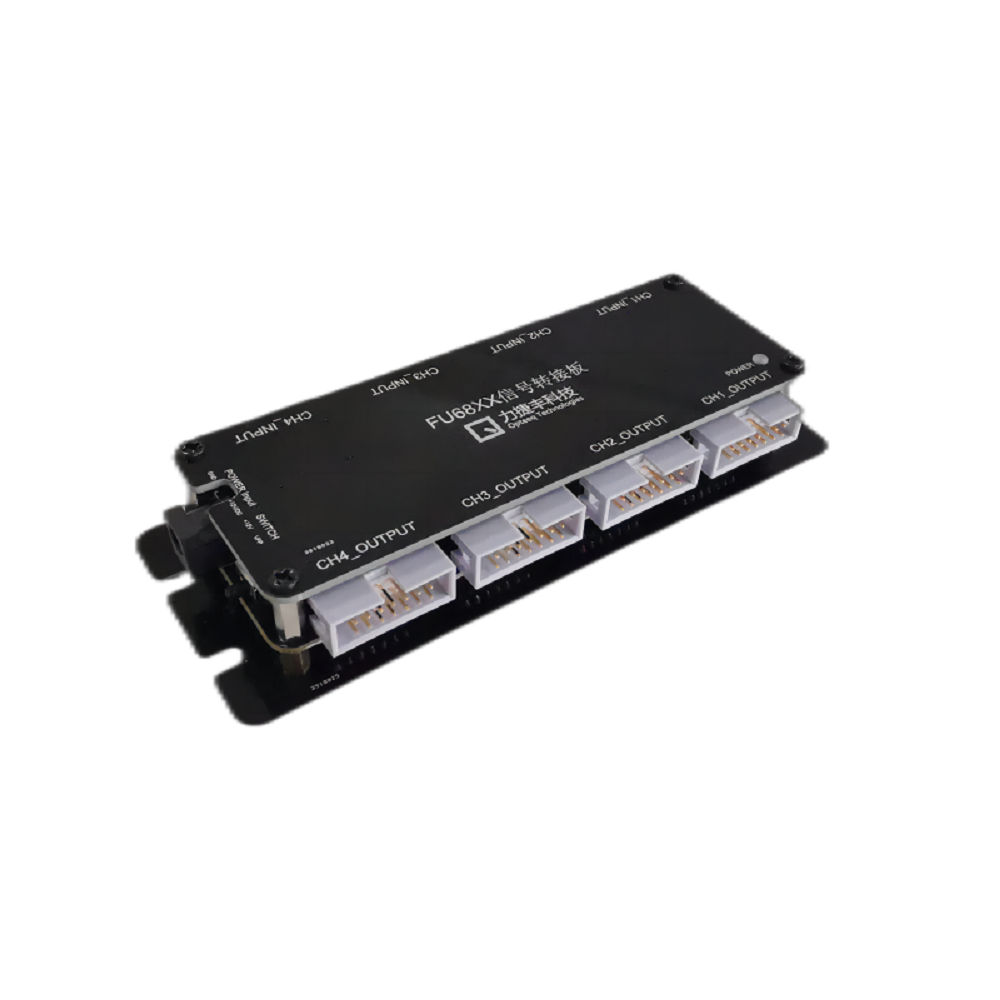

FU68xx转接模块 – S4

• 输入接口四个14PIN（2*7MALE）端子，与OPTEEQ S4 烧录器的线束相对应
• 输出接口四个14PIN（2*7MALE）端子
• 输出信号输出FICE信号和VDD5的电源
• 外接电源12V DC，建议选择外部供电
• 烧录器供电12V DC，切换开关拨到VPP 为烧录器供电，拨到+12V 为外部电源供电

Fortior Technology 峰岹科技 的FU68XX系列MCU芯片（如FU6832、FU6861等）在进行烧写时需要使用4.5V和5.5V电源进行切换，所以不能直接使用OPTEEQ烧录器进行烧录，需要通过外接转接板模块，进行不同等级的电压产生以及控制。
