OPTEEQ SG400E 供电模式全解析：3种方案精准匹配
烧录时电源接错导致芯片损坏？目标板与烧录器电压不匹配？力捷丰科技 OPTEEQ SG400E 的三重供电方案，助您解决烧录供电难题！
1. 为什么供电模式如此关键
SG400E 烧录芯片时提供了3种供电方式：烧录器供电、外部供电、电压跟随。
供电模式的影响
- ✅ 芯片安全性（过流/过压风险）
- ✅ 信号稳定性（I/O电平匹配度）
- ✅ 系统兼容性（自带电源/无电源目标板）
2. 三种供电模式详解
2.1 烧录器供电
烧录器供电顾名思义由烧录器给目标芯片供电，此模式下：

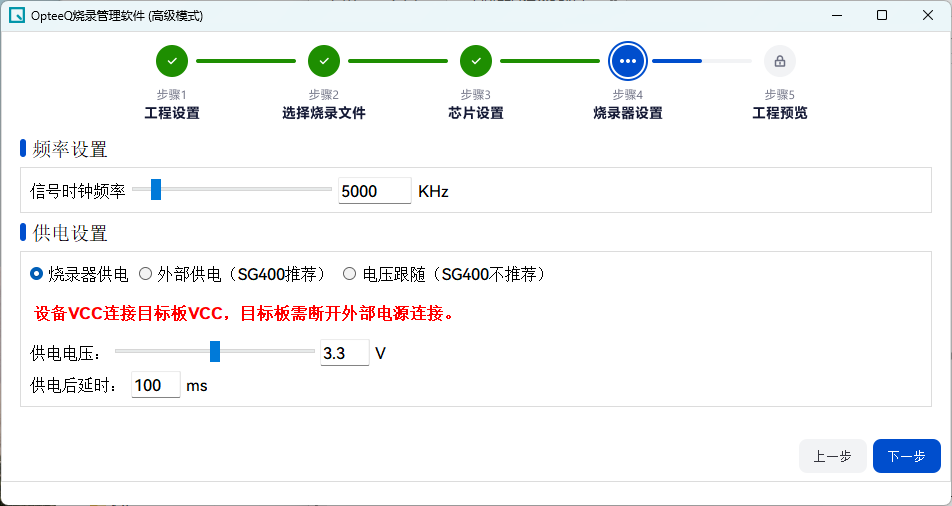

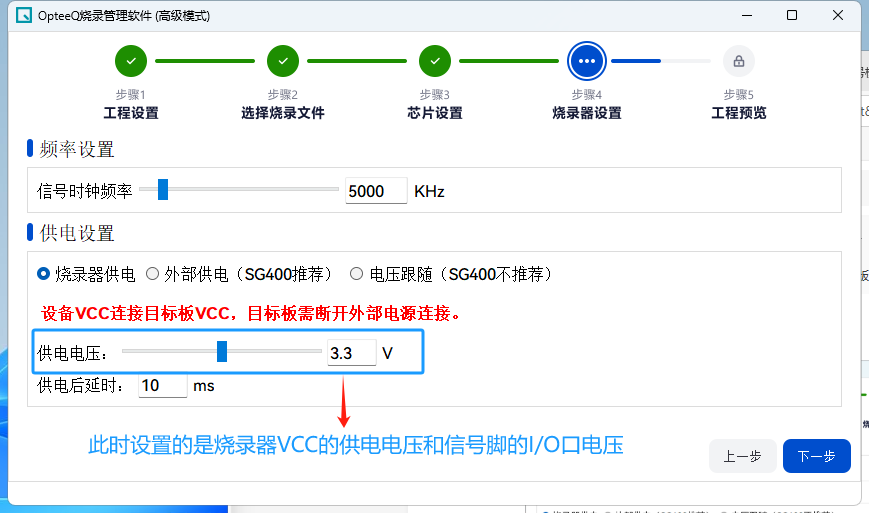

⚡I/O口供电：根据工程设置电压大小，由SG400E提供。
⚡目标板供电：由SG400E提供。
在烧录器供电模式下的接线：
🔗 烧录器 VCC 与目标板 VCC：连接
🔗 烧录器 I/O 与目标板 I/O：连接
🔗 目标板外部电源：断开
⭕需要注意的是：
1.部分芯片由于需要控制输出电压，所以烧录时必须使用烧录器供电，相关注意事项会在对应的芯片选项说明文档中说明。
2.烧录器单个通道输出总电流（Itotal = IVCC+ IIO）最大值不可超过350mA。
2.2 外部供电
外部供电即目标板由外部电源供电，烧录器仅给I/O口供电，在此模式下：

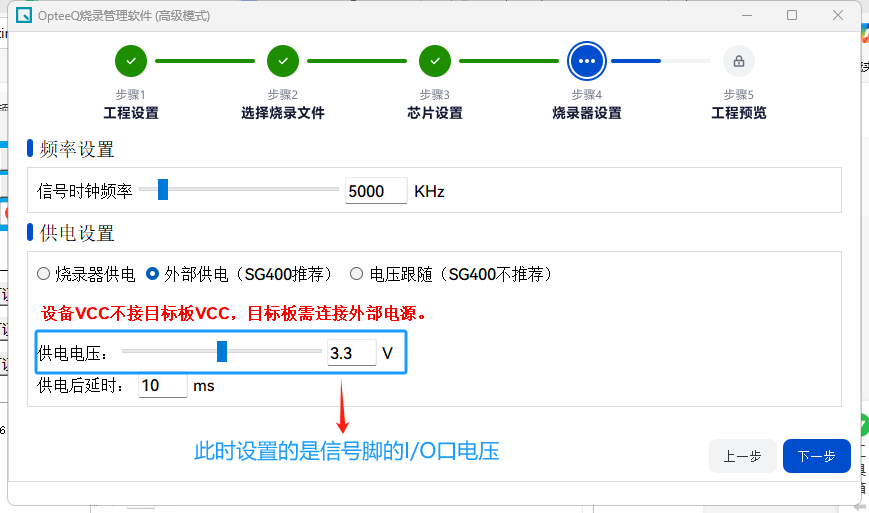

⚡I/O 口供电：根据工程设置电压大小，由SG400E提供。
⚡目标板供电：由外部电源提供。
在外部供电模式下的接线：
🔗 烧录器 VCC 与目标板 VCC：断开
🔗 烧录器 I/O 与目标板 I/O：连接
🔗 目标板外部电源：连接
2.3 点压跟随

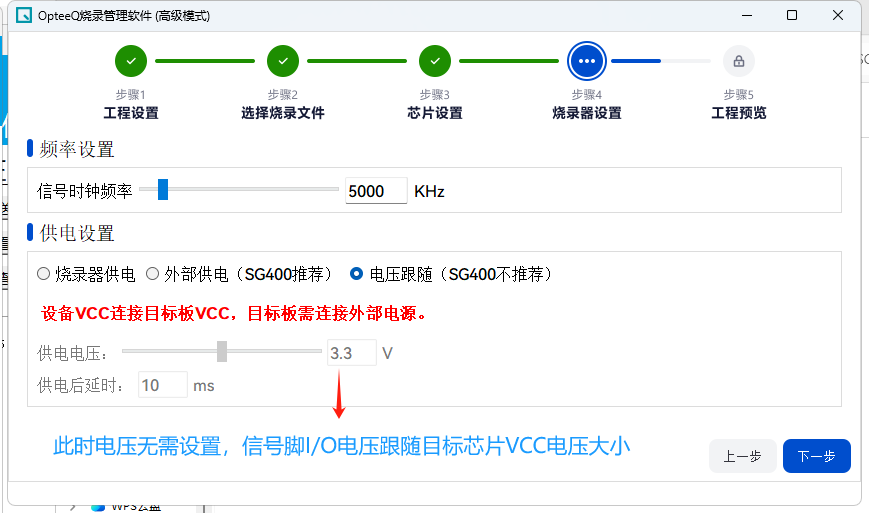

电压跟随即 VCC 及 I/O 口都由外部电源提供，在此模式下：
⚡I/O 口供电：I/O 口电压大小自动跟随目标板 VCC 电压。
⚡目标板供电：由外部电源提供。

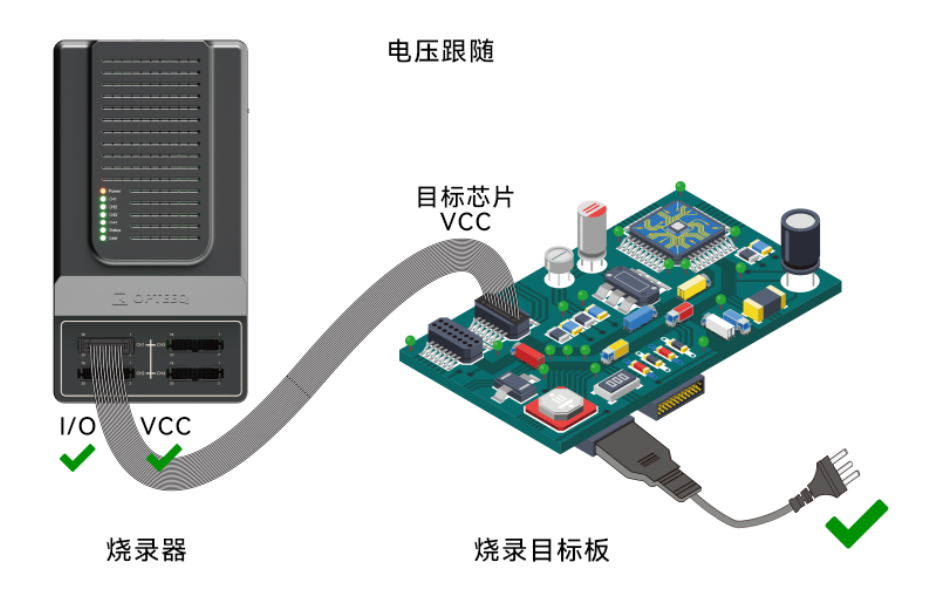

在电压跟随模式下的接线：
🔗 烧录器 VCC 与目标板 VCC：连接
🔗 烧录器 I/O 与目标板 I/O：连接
🔗 目标板外部电源：连接
3. 总结
| 模式 | VCC供电 | I/O供电 | VCC接线 | I/O接线 | 外部电源 |
|---|---|---|---|---|---|
| 烧录器供电 | SG400E | SG400E | 连接 | 连接 | 断开 |
| 外部供电 | 目标板外部电源 | SG400E | 断开 | 连接 | 连接 |
| 电压跟随 | 目标板外部电源 | 目标板外部电源 | 连接 | 连接 | 连接 |
常见问题
问：目标板有电源，该选哪种模式？
答：优先选择外部供电模式，断开烧录器VCC接线，避免双侧供电。
问：烧录时显示VCC没有电压，如何排查？
答：1.检查工程设置里的供电设置 → 是否是选择了电压跟随但是VCC没有接到目标板上。
2.检查目标板是否需要点火信号、目标板上是否有看门狗等需要特殊处理的点。
