本规范旨在确保烧录器的安全性,降低使用风险,保护用户的人身安全和财产安全。本规范适用于烧录器的使用、储存过程。
SG400系列烧录器是无锡力捷丰科技有限公司推出的一款工业级、多通道的在线编程工具。它搭载了高性能处理器,支持多种接口连接,拥有丰富的烧录算法,适配多种测试设备,具有烧录速度快、稳定性高、适配性高、外形精巧方便的优点,可满足多种芯片的烧录需求。
SG400系列烧录器共分为SG400、SG400E及SG400-M三个型号,其中SG400及SG400E适用于通用烧录场景,仅供电方式不同;SG400-M适用于EMMC、OSPI Flash等大容量芯片烧录场景。
本章节主要描述了SG400系列烧录器的产品特点、产品结构,产品参数等内容,使用户可对产品进行初步了解。
SG400烧录器为SG400系列的一个子型号,该产品采用PoE供电方式,主要适用于NorFlash、EEPROM、MCU等芯片烧录场景。根据通道数不同,SG400烧录器分为U1、U2、U3和U4四个版本。具体型号差异如下表所示:
型号 | SG400 | |||
版本 | U1 | U2 | U3 | U4 |
通道 | 1 | 2 | 3 | 4 |
SG400烧录器具备的特点有:

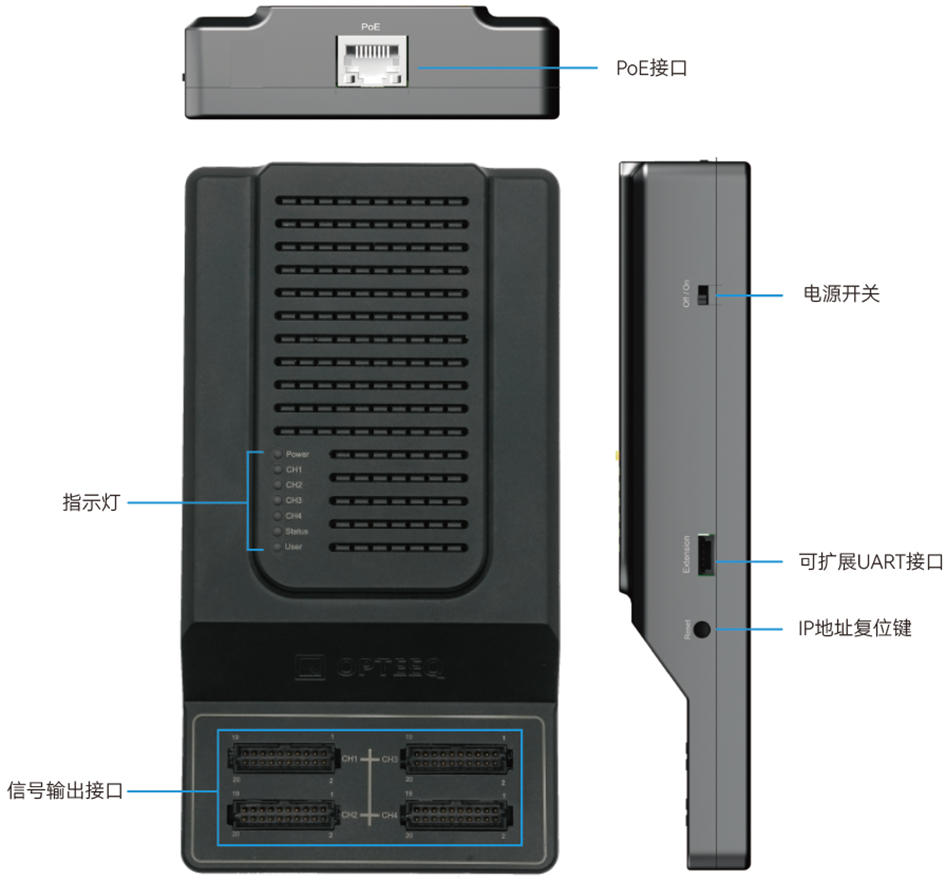

SG400烧录器外观及接口如下图所示:
接口名称 | 接口描述 | 功能描述 |
---|---|---|
CH1/CH2/CH3/CH4 | 信号输出接口 | 信号输出接口采用MOLEX的2.00mm间距的20 PIN连接器,每个通道使用一个接口,型号为87831-2020。 |
Reset | IP地址复位键 | 在机器正常运行的情况下,按下IP复位按键(Reset)5秒以上,复位完成后重启烧录器,IP地址即可复位到出厂默认的IP地址192.168.0.100。 |
Extension | 可扩展UART接口 | 可扩展UART接口采用JST的1.5mm间距的4 PIN连接器,型号为S4B-ZR-SM4A-TF。 |
Off/On | 电源开关 | 控制整个设备的通断电。 |
Power/CH1/CH2/CH3/CH4/Stauts/User | 设备指示灯 | 用于反馈设备信息及通道状态。 相关信息可参考指示灯章节内容。 |
PoE | PoE接口 | 设备电源接口和网线接口,需使用超五类及以上型号的网线,配合配套的供电端设备(Power Sourcing Equipment,简称PSE)才能进行正常供电和通信。 |
SG400烧录器共有7个LED指示灯,其中包括1个电源指示灯,4个通道状态指示灯、1个设备状态指示灯和1个用户指示灯,信号灯不同状态所代表的含义如下表所示:
指示灯类型 | 指示灯名称 | 指示灯状态 | 事件类型 |
电源指示灯 | Power | 红灯常亮 | 设备上电。 |
灯不亮 | 设备关机。 | ||
通道指示灯 | CH1/CH2/CH3/CH4 | 绿灯常亮 | 通道准备就绪或烧录完成。 |
绿灯闪烁 | 通道正在烧录。 | ||
红灯常亮 | 通道烧录失败。 | ||
设备状态指示灯 | Status | 绿灯常亮 | 配套软件与设备已连接。 |
红灯常亮 | 配套软件与设备未连接或连接断开。 | ||
用户指示灯 | User | — | 暂未开放。 |
安装设备前请按照装箱清单确认发货物品数量,若拆箱后如果发现部件有损坏、缺失或浸水等情况,请联系我们。
SG400-U1/U2/U3/U4烧录器装箱清单如下表所示:
物品名称 | 物品规格 | 数量 |
设备 | SG400编程器 | 1 |
单口PoE适配器 | AD-560062T0E | 1 |
六类网线 | 2m | 2 |
烧录线束 | 20 PIN 0.5m | 数量与通道数相同 |
固定背板 | 186*83 mm | 1 |
快速安装指南 | — | 1 |
U盘 | 64 GB | 1 |
SG400-U8套件烧录器由两个SG400-U4烧录器组成,配套发货四口PoE适配器及加长背板。具体装箱清单如下所示:
物品名称 | 物品规格 | 数量 |
设备 | SG400编程器 | 2 |
六类网线 | 2m | 3 |
烧录线束 | 20 PIN 0.5m | 8 |
加长背板 | 243*70 mm | 1 |
快速安装指南 | — | 1 |
U盘 | 64 GB | 1 |
四口PoE适配器 | S5P-P-U | 1 |
U盘的文件清单可查看U盘中“readme.txt”文件。
确认装箱物品无误后,请参考本章节连接线缆。

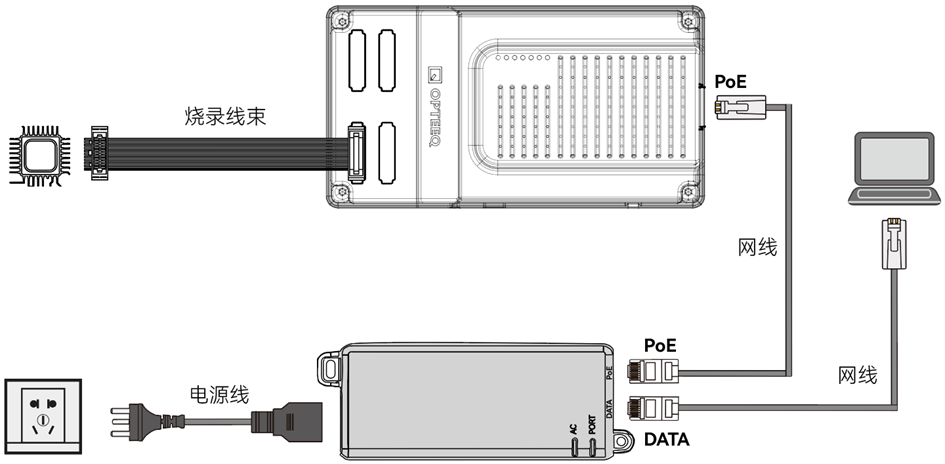

SG400烧录器连接示意图如下图所示,其余线缆及设备请自行准备。
说明:自备网线需使用超五类及以上型号的网线。
线缆连接完毕后,需打开烧录器电源开关,观察指示灯,当电源指示灯(Power)状态为红色常亮时,烧录器供电成功。

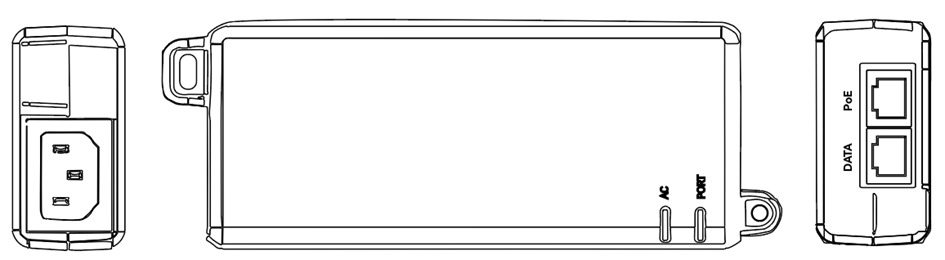

SG400烧录器采用PoE(Power over Ethernet)供电方式。供电检查时,需使用网线将单口PoE适配器的DATA端口连接PC的网络接口或交换机,单口PoE适配器的PoE端口连接烧录器的PoE端口。
PoE供电,需要一个供电端设备(Power Sourcing Equipment,简称PSE)和一个受电端设备(Powered Device,简称PD)。PSE可以为以太网客户端设备供电,同时也可以管理整个PoE以太网的供电过程。PD是接受供电的PSE负载,即PoE系统的客户端设备,PSE和PD之间通过特定的协商机制来确定实际的供电标准。两者基于IEEE 802.3at标准建立有关PD的连接情况、设备类型、功耗级别等方面的信息联系,并以此为根据PSE通过以太网向PD供电。
SG400烧录器为PD设备,装箱发货中PoE电源为PSE设备。当设备型号为SG400-U8时,使用配套的四口PoE适配器;当设备型号为其他时,使用配套的单口PoE适配器。
说明:烧录器正常工作时,请勿带电插拔芯片。
在烧录器开始供电之前,请先按照下列注意事项进行检查,以满足烧录要求:
SG400烧录器相关电器参数如下表所示:
指标参数 | 参数值 |
PoE 输入额定电压 | 44~57 V DC |
PoE 最大输入功率 | 35 W |
I/O 电压范围 | +1.6~+5.5 V |
单个 I/O 最大输出电流 | 40 mA |
单通道 VCC 输出电压范围 | +1.6~+5.5 V |
单通道 VCC 最大输出电流 | 300 mA |
单通道 VPP 输出电压范围 | +3~+15 V |
单通道 VPP 最大输出电流 | 75 mA |
说明:
SG400系列烧录器的单个通道输出总电流(Itotal)最大值不可超过350mA。具体接口定义及数量可参考接线定义。
Itotal=IVCC + IIO
SG400系列烧录器相关设备参数如下表所示:
指标参数 | 参数值 |
信号输入/输出连接器 | 20 PIN,2 ROW,PITCH=2.00 mm |
PoE 连接器 | RJ-45(内置变压器) |
可扩展UART接口 | 4 PIN,1 ROW,PITCH=1.5 mm |
设备运行环境温度 | -40 ~ 85℃ |
储存温度 | -40 ~ 125℃ |
SD 卡容量 | 最大可支持256GB,默认为32GB |
设备尺寸 | 161*86*30 mm |
设备重量 | 320 g |
烧录器尺寸如下图所示:

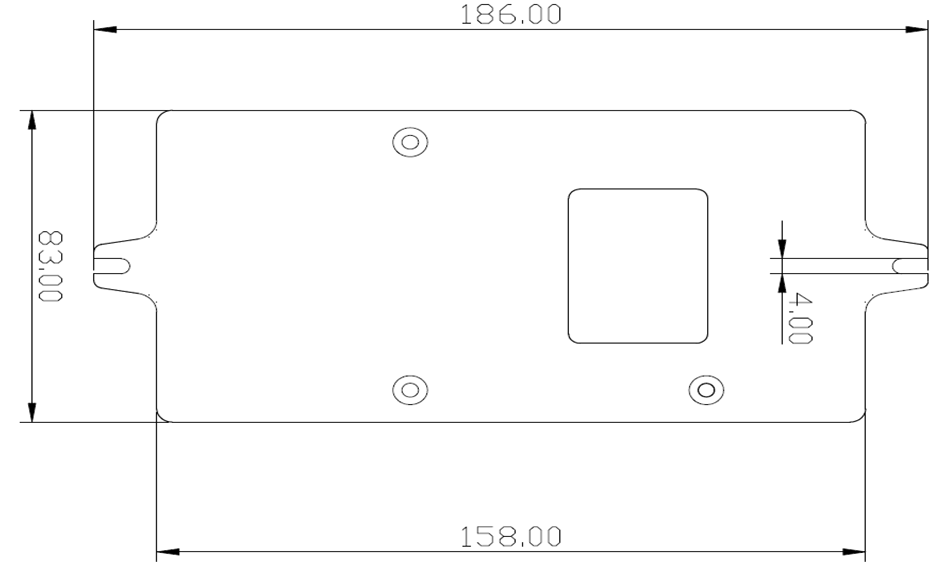

固定背板尺寸如下图所示:

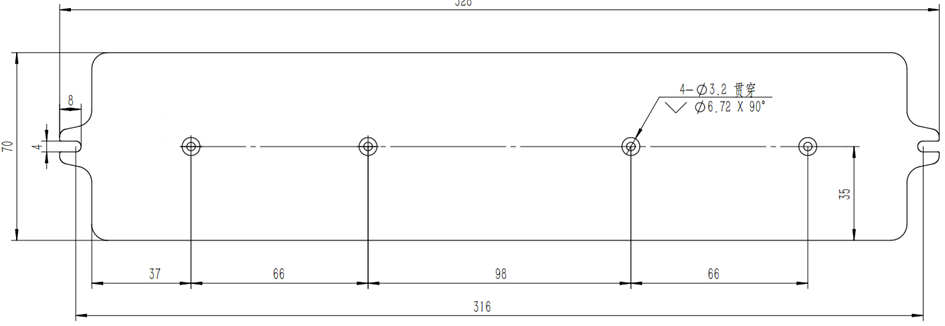

加长背板尺寸如下图所示:
SG400E烧录器为SG400系列的一个子型号,该产品采用直流供电方式,主要适用于NorFlash、EEPROM、MCU等芯片烧录场景。根据通道数不同,SG400烧录器分为U1、U2、U3和U4四个版本。具体型号差异如下表所示
型号 | SG400E | |||
版本 | U1 | U2 | U3 | U4 |
通道 | 1 | 2 | 3 | 4 |
SG400E烧录器具备的特点有:
SG400E烧录器外观及接口如下图所示:
接口名称 | 接口描述 | 功能描述 |
CH1/CH2/CH3/CH4 | 信号输出接口 | 信号输出接口采用MOLEX的2.00mm间距的20 PIN连接器,每个通道使用一个接口,型号为87831-2020。 |
Reset | IP地址复位键 | 在机器正常运行的情况下,按下IP复位按键(Reset)5秒以上,复位完成后重启烧录器,IP地址即可复位到出厂默认的IP地址192.168.0.100。 |
Extension | 可扩展UART接口 | 可扩展UART接口采用JST的1.5mm间距的4 PIN连接器,型号为S4B-ZR-SM4A-TF。 |
Off/On | 电源开关 | 控制整个设备的通断电。 |
Power/CH1/CH2/CH3/CH4/Stauts/User | 设备指示灯 | 用于反馈设备信息及通道状态。 相关信息可参考指示灯章节内容。 |
PWR | 电源接口 | 连接电源接口(接口型号为PJ-002A)给设备提供DC 12V电压。 |
ETH | 网口 | 使用超五类及以上型号的网线,接入网络。 |
SG400E烧录器共有7个LED指示灯,其中包括1个电源指示灯,4个通道状态指示灯、1个设备状态指示灯和1个用户指示灯,信号灯不同状态所代表的含义如下表所示:
指示灯类型 | 指示灯名称 | 指示灯状态 | 事件类型 |
电源指示灯 | Power | 红灯常亮 | 设备上电。 |
灯不亮 | 设备关机。 | ||
通道指示灯 | CH1/CH2/CH3/CH4 | 绿灯常亮 | 通道准备就绪或烧录完成。 |
绿灯闪烁 | 通道正在烧录。 | ||
红灯常亮 | 通道烧录失败。 | ||
设备状态指示灯 | Status | 绿灯常亮 | 配套软件与设备已连接。 |
红灯常亮 | 配套软件与设备未连接或连接断开。 | ||
用户指示灯 | User | — | 暂未开放。 |
安装设备前请按照装箱清单确认发货物品数量,若拆箱后如果发现部件有损坏、缺失或浸水等情况,请联系我们。
SG400E-U1/U2/U3/U4烧录器装箱清单如下表所示:
物品名称 | 物品规格 | 数量 |
设备 | SG400E编程器 | 1 |
单口PoE适配器 | AD-560062T0E | 1 |
六类网线 | 2m | 2 |
烧录线束 | 20 PIN 0.5m | 数量与通道数相同 |
固定背板 | 186*83 mm | 1 |
快速安装指南 | — | 1 |
U盘 | 64 GB | 1 |
SG400E-U8套件烧录器由两个SG400-U4烧录器组成,配套发货四口PoE适配器及加长背板。具体装箱清单如下所示:
物品名称 | 物品规格 | 数量 |
设备 | SG400E编程器 | 2 |
六类网线 | 2m | 3 |
烧录线束 | 20 PIN 0.5m | 8 |
加长背板 | 243*70 mm | 1 |
快速安装指南 | — | 1 |
U盘 | 64 GB | 1 |
四口PoE适配器 | S5P-P-U | 1 |
U盘的文件清单可查看U盘中“readme.txt”文件。
确认装箱物品无误后,请参考本章节连接线缆。

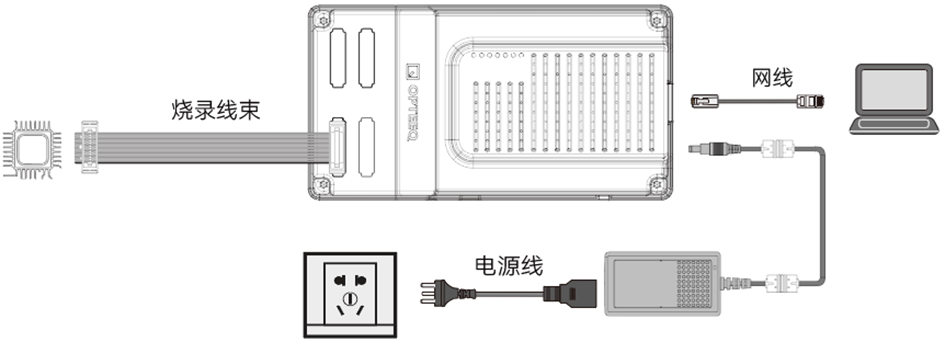

SG400E烧录器连接示意图如下图所示,其余线缆及设备请自行准备。
说明:自备网线需使用超五类及以上型号的网线。
线缆连接完毕后,需打开烧录器电源开关,观察指示灯,当电源指示灯(Power)状态为红色常亮时,烧录器供电成功。
SG400E烧录器采用电源适配器供电,使用烧录器配套发货的电源适配器,连接电源和烧录器电源接口进行供电。
说明:烧录器正常工作时,请勿带电插拔芯片。
在烧录器开始供电之前,请先按照下列注意事项进行检查,以满足烧录要求:
SG400E烧录器相关电器参数如下表所示:
指标参数 | 参数值 |
输入额定电压 | 12~24 V DC |
最大输入功率 | 36 W |
I/O 电压范围 | +1.6~+5.5 V |
单个 I/O 最大输出电流 | 40 mA |
单通道 VCC 输出电压范围 | +1.6~+5.5 V |
单通道 VCC 最大输出电流 | 300 mA |
单通道 VPP 输出电压范围 | +3~+15 V |
单通道 VPP 最大输出电流 | 75 mA |
说明:
SG400系列烧录器的单个通道输出总电流(Itotal)最大值不可超过350mA。具体接口定义及数量可参考接线定义。
Itotal=IVCC + IIO
SG400E系列烧录器相关设备参数如下表所示:
指标参数 | 参数值 |
---|---|
信号输入/输出连接器 | 20 PIN,2 ROW,PITCH=2.00 mm |
ETH 连接器 | RJ45 |
可扩展UART接口 | 4 PIN,1 ROW,PITCH=1.5 mm |
设备运行环境温度 | -40 ~ 85℃ |
储存温度 | -40 ~ 125℃ |
SD 卡容量 | 最大可支持256GB,默认为32GB |
设备尺寸 | 161*86*30 mm |
设备重量 | 290 g |
烧录器尺寸如下图所示:
固定背板尺寸如下图所示:
加长背板尺寸如下图所示:
SG400-M烧录器为SG400系列的一个子型号,该产品采用PoE供电方式,主要适用于EMMC、OSPI Flash等大容量芯片烧录场景。
SG400-M烧录器具备的特点有:
SG400-M烧录器由SG400-M烧录器主机及SG400-M转接模块组合而成。将SG400-M转接模块接入SG400-M烧录器主机输出接口,即可组成SG400-M烧录器,转接模块相关内容可参考SG400-M转接模块章节内容。

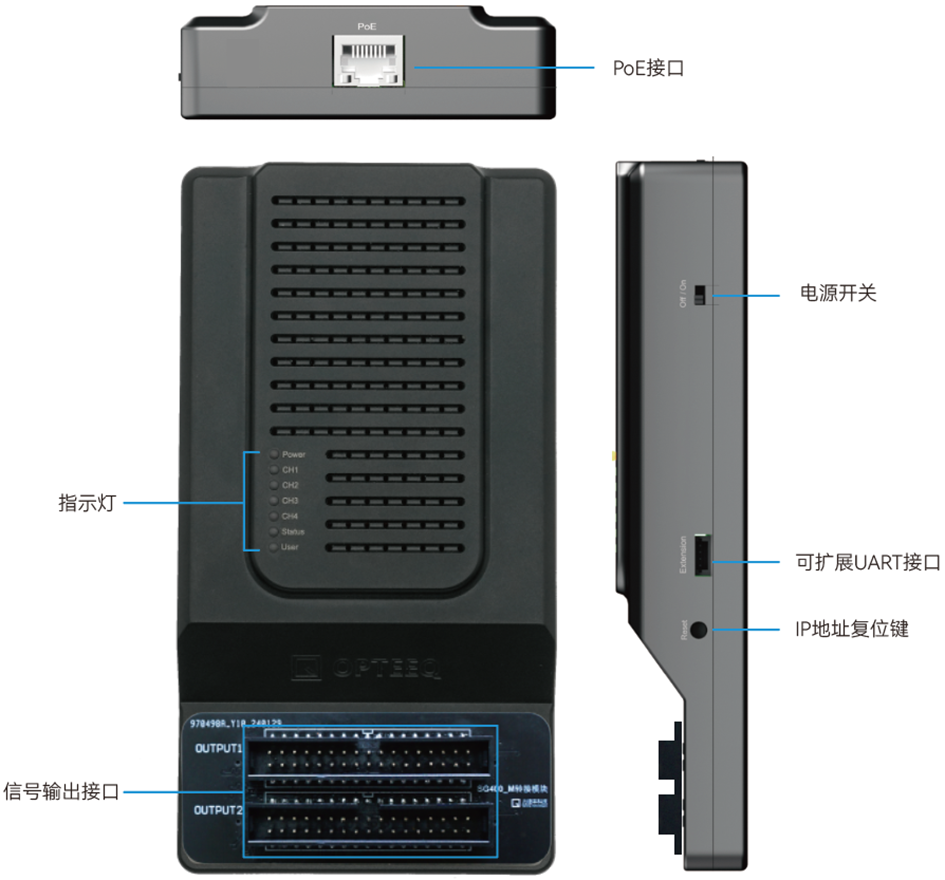

SG400-M烧录器外观及接口如下图所示:
接口名称 | 接口描述 | 功能描述 |
CH1/CH2 | 信号输出接口 | 信号输出接口采用Amphenol的2.54mm间距的34 PIN连接器,每个通道使用一个接口,型号为72454-034LF。 |
Reset | IP地址复位键 | 在机器正常运行的情况下,按下IP复位按键(Reset)5秒以上,复位完成后重启烧录器,IP地址即可复位到出厂默认的IP地址192.168.0.100。 |
Extension | 可扩展UART接口 | 可扩展UART接口采用JST的1.5mm间距的4 PIN连接器,型号为S4B-ZR-SM4A-TF。 |
Off/On | 电源开关 | 控制整个设备的通断电。 |
Power/CH1/CH2/CH3/CH4/Stauts/User | 设备指示灯 | 用于反馈设备信息及通道状态。 相关信息可参考指示灯章节内容。 |
PoE | PoE接口 | 设备电源接口和网线接口,需使用超五类及以上型号的网线,配合配套的供电端设备(Power Sourcing Equipment,简称PSE)才能进行正常供电和通信。 |

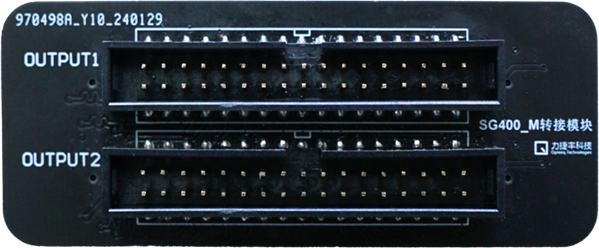

SG400-M烧录器必须搭配SG400-M配套的转接模块使用,用于进行大容量的芯片烧录功能。信号输出接口采用Amphenol的2.54mm间距的34 PIN连接器,每个通道使用一个接口,型号为72454-034LF。
SG400-M烧录器共有7个LED指示灯,其中包括1个电源指示灯,4个通道状态指示灯、1个设备状态指示灯和1个用户指示灯,信号灯不同状态所代表的含义如下表所示:
指示灯类型 | 指示灯名称 | 指示灯状态 | 事件类型 |
电源指示灯 | Power | 红灯常亮 | 设备上电。 |
灯不亮 | 设备关机。 | ||
通道指示灯 | CH1/CH2/CH3/CH4 | 绿灯常亮 | 通道准备就绪或烧录完成。 |
绿灯闪烁 | 通道正在烧录。 | ||
红灯常亮 | 通道烧录失败。 | ||
设备状态指示灯 | Status | 绿灯常亮 | 配套软件与设备已连接。 |
红灯常亮 | 配套软件与设备未连接或连接断开。 | ||
用户指示灯 | User | — | 暂未开放。 |
安装设备前请按照装箱清单确认发货物品数量,若拆箱后如果发现部件有损坏、缺失或浸水等情况,请联系我们。
SG400-M烧录器装箱清单如下表所示:
物品名称 | 物品规格 | 数量 |
设备 | SG400-M编程器 | 1 |
单口PoE适配器 | AD-560062T0E | 1 |
六类网线 | 2m | 2 |
烧录线束 | 34 PIN 0.5 m | 2 |
固定背板 | 186*83 mm | 1 |
快速安装指南 | — | 1 |
U盘 | 64 GB | 1 |
转接模块 | SG400-M转接模块 | 1 |
U盘的文件清单可查看U盘中“readme.txt”文件。
确认装箱物品无误后,请参考本章节连接线缆。

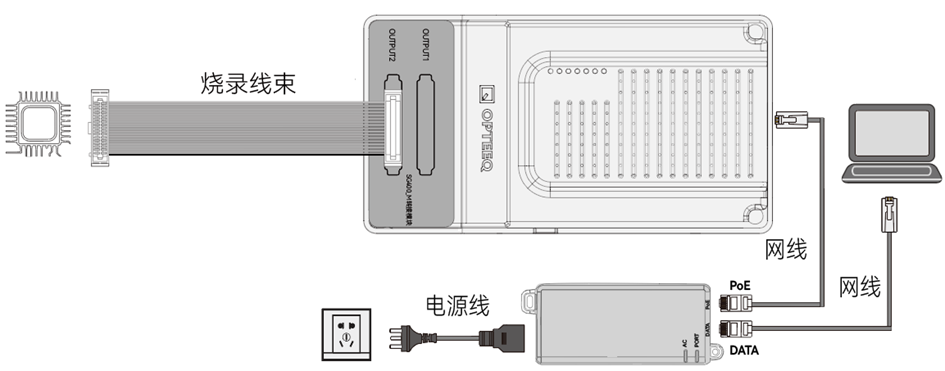

SG400-M烧录器连接示意图如下图所示,其余线缆及设备请自行准备。
说明:自备网线需使用超五类及以上型号的网线。
线缆连接完毕后,需打开烧录器电源开关,观察指示灯,当电源指示灯(Power)状态为红色常亮时,烧录器供电成功。
SG400-M烧录器采用PoE(Power over Ethernet)供电方式。供电检查时,需使用网线将单口PoE适配器的DATA端口连接PC的网络接口或交换机,单口PoE适配器的PoE端口连接烧录器的PoE端口。
PoE供电,需要一个供电端设备(Power Sourcing Equipment,简称PSE)和一个受电端设备(Powered Device,简称PD)。PSE可以为以太网客户端设备供电,同时也可以管理整个PoE以太网的供电过程。PD是接受供电的PSE负载,即PoE系统的客户端设备,PSE和PD之间通过特定的协商机制来确定实际的供电标准。两者基于IEEE 802.3at标准建立有关PD的连接情况、设备类型、功耗级别等方面的信息联系,并以此为根据PSE通过以太网向PD供电。
SG400-M烧录器为PD设备,装箱发货中PoE电源为PSE设备。
说明:烧录器正常工作时,请勿带电插拔芯片。
在烧录器开始供电之前,请先按照下列注意事项进行检查,以满足烧录要求:
SG400-M烧录器相关电器参数如下表所示:
指标参数 | 参数值 |
PoE 输入额定电压 | 44~57 V DC |
PoE 最大输入功率 | 35 W |
I/O 电压范围 | +1.6~+5.5 V |
单个 I/O 最大输出电流 | 40 mA |
单通道 VCC 输出电压范围 | +1.6~+5.5 V |
单通道 VCC 最大输出电流 | 300 mA |
单通道 VPP 输出电压范围 | +3~+15 V |
单通道 VPP 最大输出电流 | 75 mA |
说明:
SG400系列烧录器的单个通道输出总电流(Itotal)最大值不可超过350mA。具体接口定义及数量可参考接线定义。
Itotal=IVCC + IIO
SG400-M系列烧录器相关设备参数如下表所示:
指标参数 | 参数值 |
信号输入/输出连接器 | 20 PIN,2 ROW,PITCH=2.00 mm |
PoE 连接器 | RJ-45(内置变压器) |
可扩展UART接口 | 4 PIN,1 ROW,PITCH=1.5 mm |
设备运行环境温度 | -40 ~ 85℃ |
储存温度 | -40 ~ 125℃ |
SD 卡容量 | 最大可支持256GB,默认为32GB |
设备尺寸 | 161*86*30 mm |
设备重量 | 320 g |
SG400-M转接模块 | 80*33 mm 34 PIN,2 ROW,PITCH=2.54 mm |
烧录器尺寸如下图所示:
固定背板尺寸如下图所示:

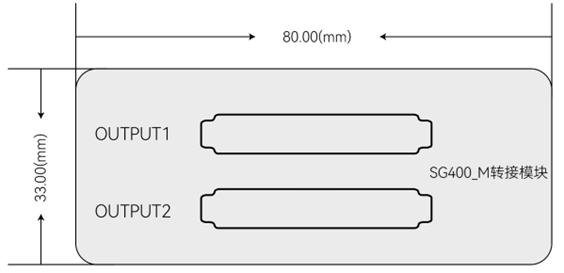

转接模块尺寸如下图所示:
许可证(License)是一种合法授权许可,用于授权用户使用SG400系列烧录器的指定通道、烧录特定的芯片。许可证与烧录设备是相互绑定的,许可证分为芯片授权许可证和通道授权许可证2类。
芯片授权许可证:芯片授权许可证是烧录器烧录指定芯片的授权许可。在进行烧录前,必须先保证该芯片的授权许可证已导入到烧录设备中。新购买的烧录器在出厂前,已将所购买芯片的许可证导入到烧录器中。若后期单独购买芯片授权许可证时,需要先完成许可证的导入。有关更多信息,请参考许可证管理章节内容。
通道授权许可证:通道授权许可证为烧录设备可用通道数量的授权许可文件。如果您有开通更多烧录通道的需求,请购买烧录器通道授权许可证并导入到对应设备。有关更多信息及导入方法,请参考通道许可证授权章节内容。
SG400系列烧录器需配套使用软件OpteeQ Control Pannel(OpteeQ烧录管理软件,下文简称“烧录软件”)。
SG400系列烧录器发货时,配套发货的U盘中包含适配烧录器的软件OpteeQ Control Pannel,用于创建烧录任务、创建烧录工程等,用户可参考安装软件进行安装。
烧录软件运行设备要求:
烧录软件支持的操作系统:
在安装配套软件后,打开烧录软件可看到首页。软件界面首页,分为菜单栏、快捷按钮区、烧录区和日志区四个区域,如下图所示:
这四个区域的介绍如下所示:
①菜单栏:任务、日志、工程、设置、帮助。
②快捷按钮区:打开任务、保存当前任务、添加烧录设备。
③烧录区:烧录设备展示、烧录内容选择、烧录命令执行及烧录结果统计。
④日志区:显示各设备的日志信息。
烧录器记录用户操作以及系统异常等相关日志信息,协助用户维护系统和定位故障。
日志在日志区直接显示,用户可通过软件界面查看记录的日志,定位问题。
SG400系列烧录器支持使用更新包(一个后缀为“.tar”的文件)来更新设备固件、脚本等内容。具体获取方式及升级步骤可参考更新设备章节内容。
烧录器配套软件支持更新,可在官方网站下载最新版本安装包进行升级,体验最新版本烧录管理软件功能。具体获取方式及升级步骤可参考软件升级章节内容。
烧录器正常供电后,需在电脑端安装其配套的烧录器管理软件,用于设置烧录工程及其相关参数,进行烧录、擦除等操作。
烧录器管理软件支持Windows、Linux操作系统,可按照操作系统类型参考相关安装步骤。
在安装软件之前,请先获取安装程序。获取方式有以下两种:
请按照下列步骤安装烧录软件:
1. 双击“OpteeQ_Management_Tool_Setup.exe”运行程序。
2. 选择安装语言。可选择“简体中文”或“English”,单击“确定”。
3. 选择安装路径。若需自定义安装路径,单击“浏览”,选择目录后单击“确定”,单击“下一步”。
说明:自定义安装路径时,请勿将软件安装在“C:\Program Files”或“C:\Program Files(x86)”文件夹下,请选择未带有中文字符的安装路径。
4. 创建桌面快捷方式。勾选“创建桌面快捷方式”并单击“下一步”。
5. 准备安装。确认安装路径及附加任务信息无误后,单击“安装”。
6. 运行烧录软件。勾选“运行OpteeQ Control Pannel”并单击“完成”。安装完成后,可在电脑桌面看到烧录软件图标,双击图标也可运行烧录软件。
7. 烧录管理软件及烧录管理工具。安装完毕后,在安装路径可找到如下图两个应用程序,其中“OpteeQ_Management.exe”为烧录软件的运行程序,包含软件所有功能。“OpteeQ_ManagePro.exe”为OpteeQ烧录管理工具软件(下文简称“烧录工具”)的运行程序,仅包含创建工程、编辑工程及导入芯片包功能,适合工程师进行工程创建及调试,使用方法可参考创建工程及工程维护章节内容。
a) . 运行管理软件。在安装路径下,双击“OpteeQ_Management.exe”即可运行。
b) . 运行烧录工具。在安装路径下,双击“OpteeQ_ManagePro.exe”即可运行。
在安装软件之前,请先获取安装程序。获取方式有以下两种:
请按照下列步骤安装烧录软件:
1. 将获取的安装压缩包存放至本地文件夹指定安装路径下。
2. 解压安装包。在文件夹空白处单击右键,选择“在终端打开”,打开终端界面。输入“unzip OpteeQ_Management-Tool-linux.zip”命令解压安装包。
3. 运行烧录软件。使用命令“cd OpteeQ_Management-Tool/”进入安装文件夹,输入命令“./OpteeQ_Management”即可运行。
4. 运行烧录工具。使用命令“cd OpteeQ_Management-Tool/”进入安装文件夹,输入命令“./OpteeQ_ManagePro”即可运行。
烧录软件支持通过新版本安装包进行升级,可以修补以前版本特性的漏洞,体验最新的功能特性。
在升级软件之前,请先获取对应版本的安装程序。具体获取方式为:登录官网www.opteeq.com,选择“支持与服务 > 下载中心”,下载相应软件包并进行解压,获取新版本的安装程序。
请按照下列步骤升级烧录软件:
1. 双击“OpteeQ_Management_Tool_Setup.exe”运行程序。
2. 选择安装语言。可选择“简体中文”或“English”,单击“确定”。
3. 选择附加任务。可选择创建桌面快捷方式及更新全量芯片包。安装烧录软件时会自动导入全量芯片包,升级软件时可按照实际情况选择是否勾选“更新芯片算法版本”,芯片包相关介绍请参考导入芯片包章节内容。勾选完毕后单击“下一步”。
说明:勾选“更新芯片算法版本”后,将对芯片算法进行全量更新。若希望保留现有版本,请勿勾选此配置项。
4. 准备安装。确认安装路径及附加任务信息无误后,单击“安装”。
5. 运行烧录软件。勾选“运行OpteeQ Control Pannel”并单击“完成”。
请按照下列步骤安装烧录软件:
1. 将获取的新版本安装软件包存放至本地文件夹指定安装路径下。
2. 解压安装包。在文件夹空白处单击右键,选择“在终端打开”,打开终端界面。输入“unzip OpteeQ_Management-Tool-linux.zip”命令解压安装包。
3. 运行烧录软件。使用命令“cd OpteeQ_Management- Tool/”进入安装文件夹,输入命令“./OpteeQ_Management”即可运行。
4. 运行烧录工具。使用命令“cd OpteeQ_Management- Tool/”进入安装文件夹,输入命令“./OpteeQ_ManagePro”即可运行。
烧录芯片流程如下表所示:
编号 | 流程事务 | 参考内容 |
---|---|---|
1 | 创建烧录工程 | 创建工程 |
2 | 新建烧录任务 | 新建烧录工程 |
3 | 添加烧录设备并连接 | 添加并连接设备 |
4 | 发送工程文件 | 发送工程文件 |
5 | 烧录 | 烧录 |
烧录工程是一个由烧录的芯片型号配置信息、烧录文件信息、烧录时烧录器配置信息等组成的一个文件包,包含了配置信息、芯片算法、烧录脚本和烧录数据等信息。烧录器使用这些工程文件在目标设备上执行烧录操作。
创建工程时不需要连接设备。烧录工程有两个位置支持创建:在烧录软件进行创建、工程师模式创建,两种模式仅打开软件界面步骤不同,其余步骤相同。具体操作步骤如下:
1. 新建工程:
2. 选择设备型号。在弹窗中选择烧录器设备型号,单击“确认”。
3. 选择芯片型号。选择芯片厂商和具体的芯片型号,也可直接搜索进行选择。选择完毕后需确认芯片相关信息及注意事项,确认无误后单击“下一步”。选择芯片时,可单击“接线定义”,查看芯片相关接口定义信息。
4. 设置工程。设置工程名称,选择工程存放路径,单击“下一步”。
工程名称支持输入数字、字母和“(”、“)”、“-”、“_”、“,”、“.”特殊字符。
说明:若使用的是SG400-M烧录器,工程文件只能保存至“EMMC_Proj”文件夹内,不可修改。
5. 选择烧录文件。根据设备不同型号,具体操作有所不同。
添加需要烧录的文件,已经添加的文件会在下方的表格中显示,会自动判断常见文件类型,确认文件信息,单击“下一步”。单击 可以删除已添加的文件。也可勾选“不选择源文件”,单击“下一步”。
添加需要烧录的文件,已经添加的文件会在下方的表格中显示,会自动读取文件类型及分区,烧录“分区”需要手动选择,具体分区包括:User Area、ECSD、CSD、BOOT1、BOOT2、RPMB、GPP1、GPP2、GPP3、GPP4。选择分区后才可将文件烧录至对应的区域内。确认文件信息,单击“下一步”。单击 可以删除已添加的文件。也可勾选“不选择源文件”,单击“下一步”。
说明:
1) 添加完成单击“下一步”时,系统会校验烧录文件内容,若有内容超出烧录范围部分时,会提示“Section(xxx)将不会被烧录”;若有内容重复时,会提示“文件A和文件B中的地址xxx重复”,烧录文件有重复部分无法进入“下一步”。
2) 当勾选“不选择源文件”时,仅支持在“芯片设置”时对芯片进行擦除动作。
3) 当烧录文件类型是“txt”时,需手动选择“文件类型”。
6. 芯片设置。在此页面中,可对芯片的相关参数进行配置。芯片的配置项会因为芯片的不同有所区别,您可对相关参数进行设置,特殊芯片参数具体说明请联系我们。常规设置内容有:擦除、烧写、校验,勾选后执行此烧录工程时会根据勾选项依次执行。根据芯片不同,其具体设置项会有区别,请根据实际情况进行选择。设置完毕后,单击“下一步”。
说明:
1) 若所选芯片FLASH属于OTP类型时,该区域无法进行擦除。
2) 若不勾选擦除可能导致重复烧录此文件时出错。
7. 烧录器设置。设置烧录器相关参数,常规设置内容有:
a) 频率设置:设置信号时钟频率,默认值为5000KHz。
b) 供电设置:参考下列描述,勾选不同的供电模式。
供电模式 | 模式说明 | |
---|---|---|
烧录器供电 | 烧录器供电 | 由烧录器对目标板及目标芯片供电。目标板无需外部供电。 烧录器VCC引脚连接目标板VCC引脚。 |
供电设置 | 烧录器对VCC引脚供电时,需要断开目标板的外部电源,否则可能会导致烧录器损坏。 此时单个通道VCC能输出电流上限为300mA。 | |
